경계구역 600㎡, 한 변 50m. 이 두 숫자를 알고 있어도 도면에서 경계구역을 하나 더 세거나 덜 세면 그 문항은 통째로 날아갑니다. 소방설비기사 전기 실기는 답을 고르는 시험이 아니라, 규정을 근거로 세고 그려서 손으로 적어 내는 시험이에요.
소방설비기사 전기 실기는 세 시간 내내 손으로 씁니다 ✍️

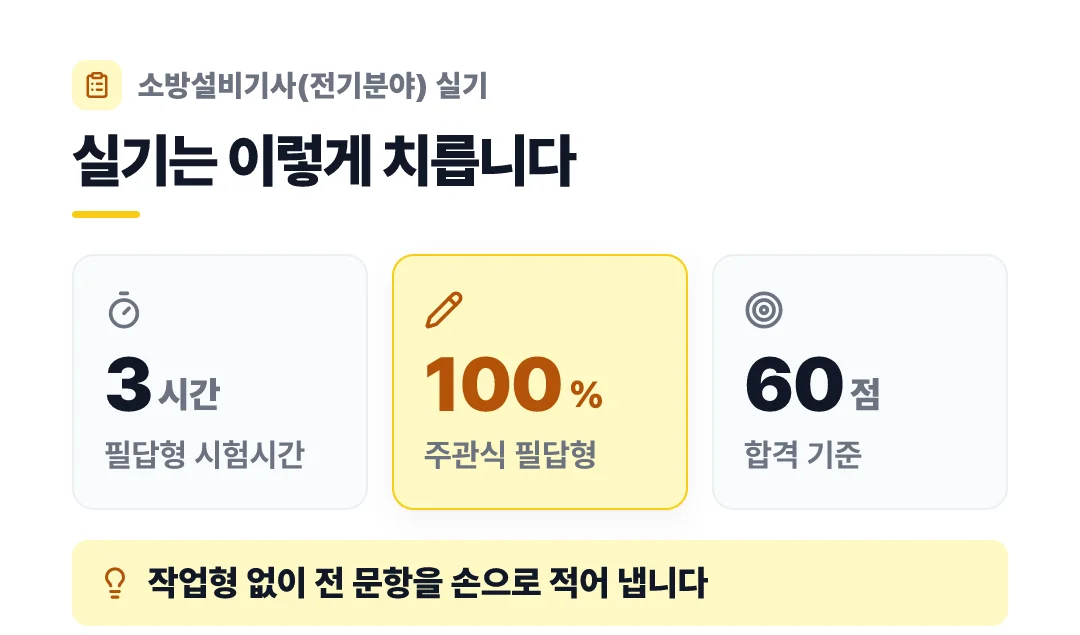

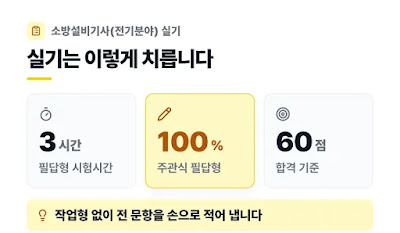

실기 과목은 소방전기시설 설계 및 시공 실무 하나입니다. 검정 방법은 필답형, 시험 시간은 3시간, 100점 만점에 60점 이상이면 합격이에요. 동영상을 보고 답하는 작업형 없이 처음부터 끝까지 주관식으로 치릅니다.
| 구분 | 내용 |
| 검정 방법 | 필답형 (전 문항 주관식) |
| 시험 시간 | 3시간 |
| 실기 과목 | 소방전기시설 설계 및 시공 실무 |
| 합격 기준 | 100점 만점에 60점 이상 |
문항 수는 회차마다 조금씩 달라 스무 문항 안팎으로 나오고, 한 문항 안에 소문항이 두세 개씩 붙는 경우가 많습니다. 그래서 실제로 답을 채워야 하는 칸은 문항 수보다 훨씬 많아요. 그중에서도 가닥수, 시퀀스, 계산 이 세 유형이 배점에서 큰 몫을 가져갑니다.
시간이 모자라는 시험은 아닙니다. 3시간을 다 쓰고도 점수가 안 나오는 이유는 대개 따로 있어요. 근거가 되는 규정 숫자를 정확히 못 떠올렸거나, 알고도 적는 방식에서 흘렸거나 둘 중 하나입니다.
가닥수는 그림이 아니라 규정에서 나옵니다 🔌
계통도를 놓고 선을 세는 문항이 실기의 얼굴입니다. 그런데 이 문제를 도면 감각으로 풀려고 하면 회차가 바뀔 때마다 흔들려요. 가닥수는 결국 자동화재탐지설비 화재안전기술기준(NFTC 203)의 숫자를 도면 위에 옮긴 결과이기 때문입니다.

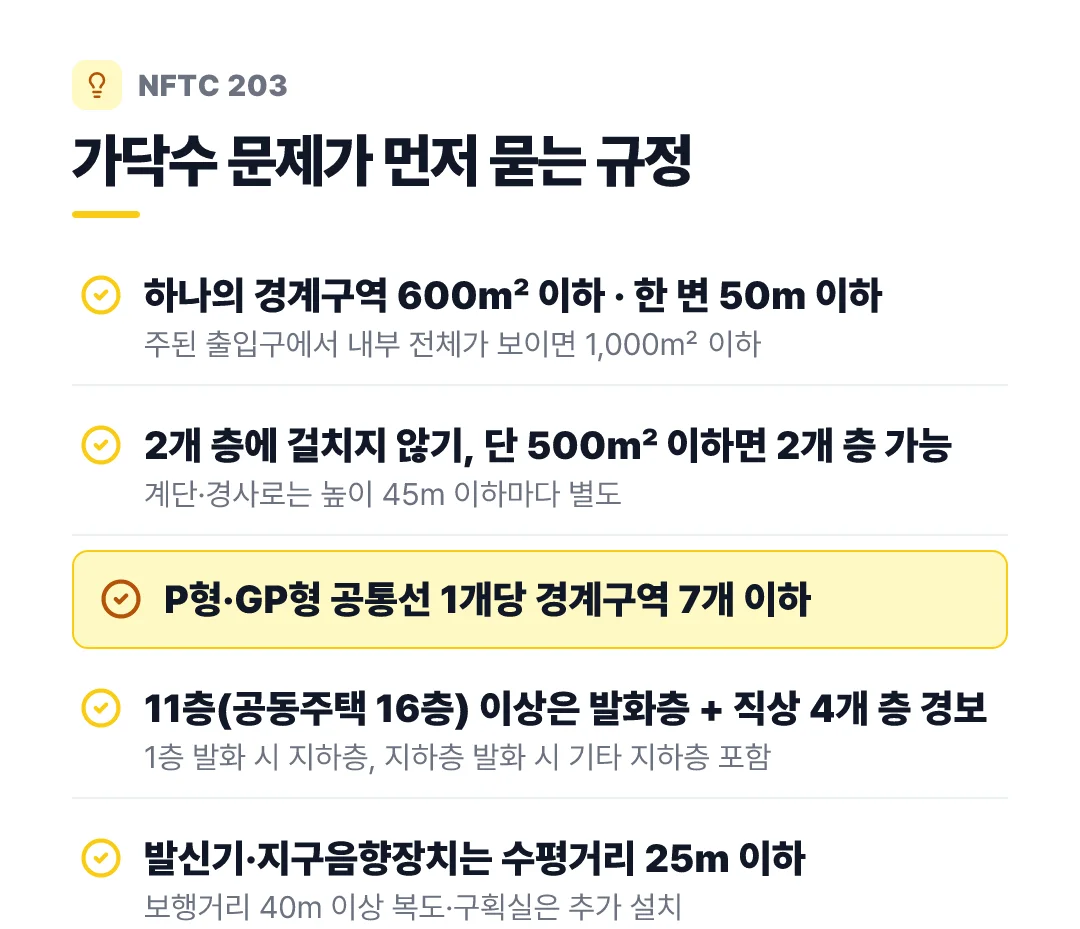

먼저 경계구역입니다. 하나의 경계구역은 면적 600㎡ 이하, 한 변의 길이 50m 이하가 원칙이고, 주된 출입구에서 내부 전체가 보이면 한 변 50m 범위 안에서 1,000㎡ 이하까지 늘릴 수 있습니다. 2개 층에 걸치면 안 되지만 500㎡ 이하 범위에서는 두 층을 하나로 묶을 수 있고, 계단과 경사로는 높이 45m 이하마다 별도로 잡습니다. 경계구역 수가 하나 어긋나면 그 뒤 회로 수와 가닥수가 전부 어긋나요.
공통선도 자주 물립니다. P형·GP형 수신기에서 하나의 공통선에 접속할 수 있는 경계구역은 7개 이하입니다. 경계구역이 15개면 공통선은 3가닥이 되는 식이라, 이 조항을 모르면 계산 자체를 시작할 수 없어요.
💡 경종선이 층수를 따라 늘어나는 이유는 우선경보방식 때문입니다. 층수가 11층(공동주택은 16층) 이상이면 2층 이상에서 발화 시 발화층과 그 직상 4개 층, 1층 발화 시 발화층·직상 4개 층·지하층, 지하층 발화 시 발화층·직상층·기타 지하층에 경보를 발합니다.
배선 쪽 단답도 같은 자리에서 반복됩니다. 감지기 사이 배선은 송배선식이고, 도통시험용 종단저항은 회로의 끝부분에 두며 전용함을 쓸 경우 바닥에서 1.5m 이내에 설치합니다. 발신기와 지구음향장치는 각 층 각 부분에서 수평거리 25m 이하, 복도나 별도로 구획된 실의 보행거리가 40m 이상이면 추가 설치예요.
감지기 개수는 표 한 장에서 갈립니다 📐
감지기 수를 구하는 계산 자체는 단순합니다. 바닥면적을 감지기 1개당 기준면적으로 나누고 올림하면 끝이에요. 실점은 기준면적을 잘못 집는 데서 생깁니다.

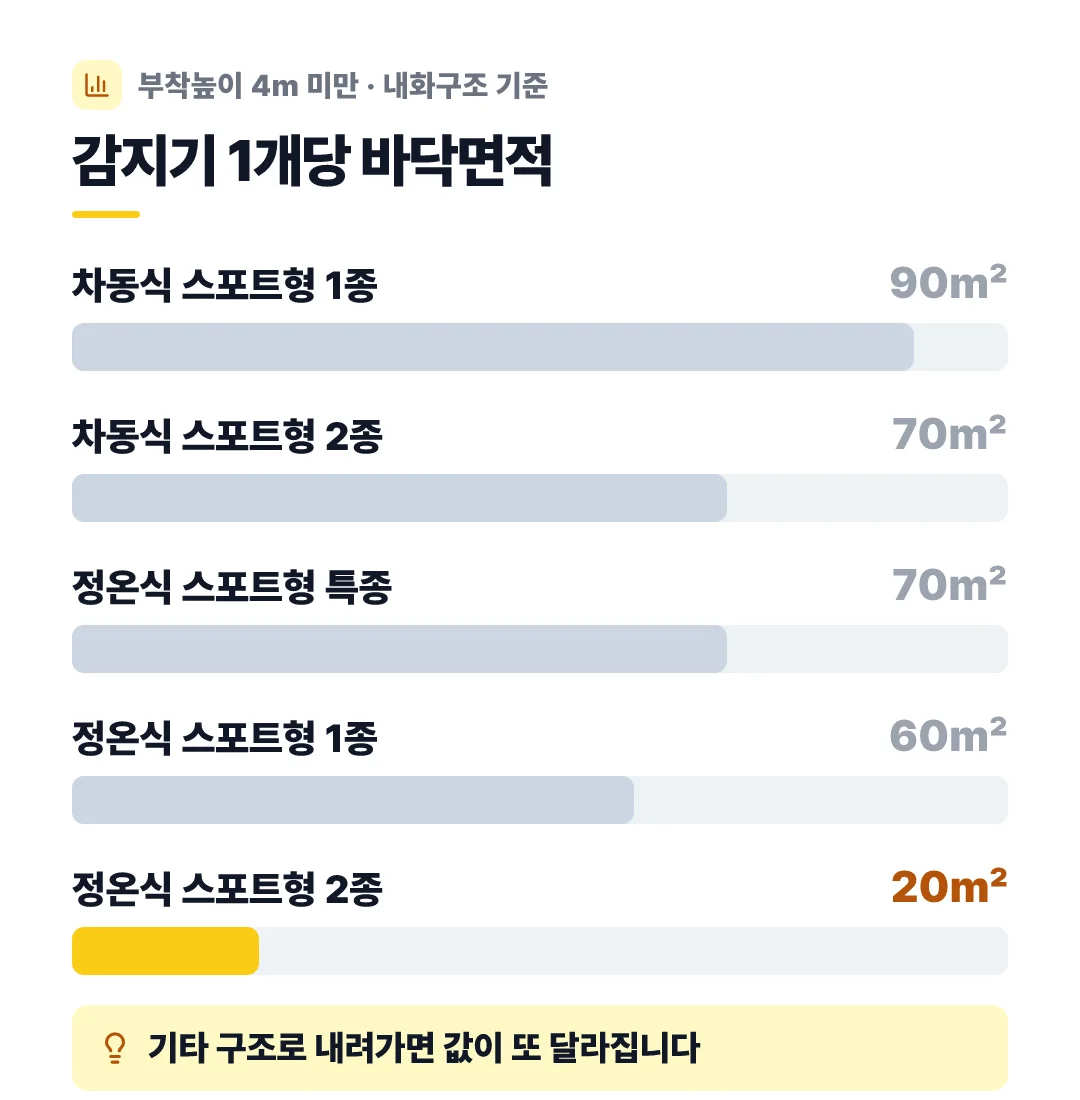

기준면적은 부착 높이(4m 미만 / 4m 이상 8m 미만), 주요구조부의 내화구조 여부, 감지기 종류와 종별이 모두 맞물려 정해집니다. 부착 높이 4m 미만·내화구조를 기준으로 차동식 스포트형 1종은 90㎡, 2종은 70㎡인데 정온식 스포트형 2종은 20㎡로 뚝 떨어져요. 같은 조건에서도 감지기 종별 하나만 잘못 읽으면 개수가 서너 배로 벌어집니다.
내화구조가 아닌 기타 구조로 내려가면 값이 또 달라지고, 부착 높이가 4m 이상이 되면 한 단계 더 줄어듭니다. 그래서 이 표는 한 칸씩 외우는 게 아니라 네 구간(높이 2 × 구조 2)을 한 장으로 붙여 눈에 넣어야 시험장에서 안 헷갈려요.
문제 조건에 숨은 단서도 챙기셔야 합니다. 감지기는 공기유입구로부터 1.5m 이상 떨어뜨리고, 스포트형은 45° 이상 기울지 않게 부착합니다. 지하주차장 전기차 충전구역은 연기감지기를 설치하되 아날로그 방식으로 한다는 조항도 들어와 있어요.
축전지와 절연저항, 숫자를 외우는 순서가 있어요 🔋
계산 문항은 공식보다 조건 숫자를 먼저 잡는 게 빠릅니다. 축전지 용량이 대표적이에요. 자동화재탐지설비의 비상전원은 감시상태를 60분간 지속한 뒤 유효하게 10분 이상 경보할 수 있어야 하는데, 이 60분과 10분이 곧 방전시간 구간이 됩니다.
용량은 보수율 L과 용량환산시간 K, 방전전류 I로 구합니다. 방전전류가 일정하면 C = (1/L)×K×I 이고, 구간별로 전류가 달라지면 C = (1/L)×[K₁I₁ + K₂(I₂−I₁) + K₃(I₃−I₂)] 로 이어 붙여요. 보수율은 문제에 주어지지 않으면 통상 0.8을 씁니다.
시험·측정 관련 수치도 단답으로 자주 나옵니다. 감지기회로의 절연저항은 1경계구역마다 직류 250V 절연저항계로 0.1㏁ 이상, 감지기회로의 전로저항은 50Ω 이하, 종단에 설치되는 감지기에 걸리는 전압은 정격전압의 80% 이상이어야 합니다. 음향장치는 정격전압의 80%에서 울려야 하고, 중심에서 1m 떨어진 곳에서 90dB 이상이어야 하고요.
적는 방식도 점수입니다. 계산 문항은 공식 → 대입 → 계산 → 단위까지 눈에 보이게 남기세요. 답만 맞고 단위가 빠지면 아까운 점수가 새고, 반대로 최종 답이 어긋나도 과정이 남아 있으면 챙길 몫이 생깁니다. "3가지를 쓰시오"에 두 개만 떠올랐다면 두 개라도 적는 편이 낫고요.
한 가지 더. 2026년 3월 1일부터 개정된 기준이 시행 중입니다. 자동화재탐지설비 및 시각경보장치의 화재안전성능기준(NFPC 203)이 소방청고시 제2025-26호로 개정되면서 전기차 충전구역 감지기와 리튬배터리 공장 작업실·보관실·충전실의 시각경보장치 조항이 들어왔어요. 오래된 해설서만 보고 있다면 이 부분은 최신본으로 갈아 끼워 두시는 게 좋습니다.
114페이지에 답안으로 옮길 것만 모았어요 📄

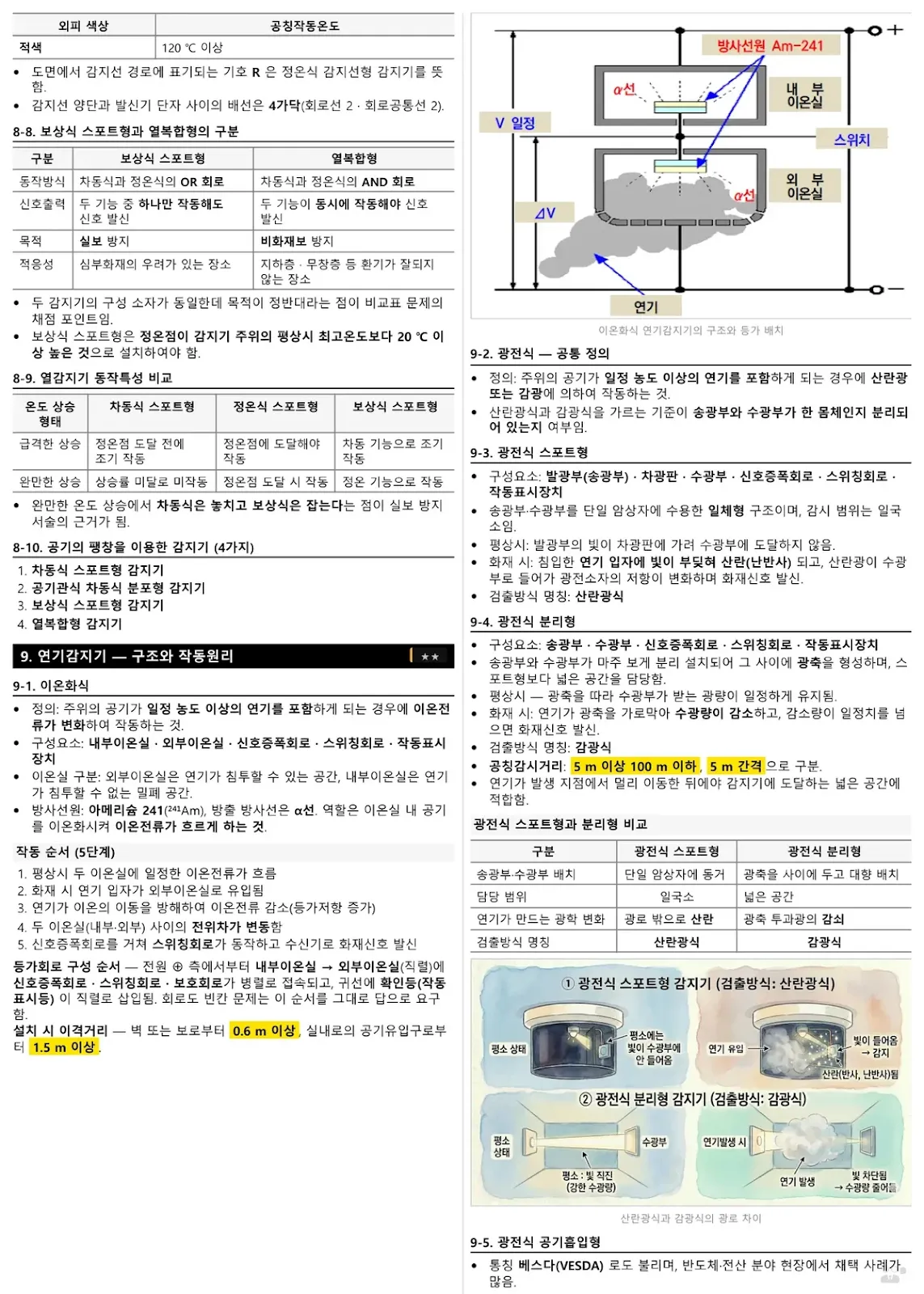

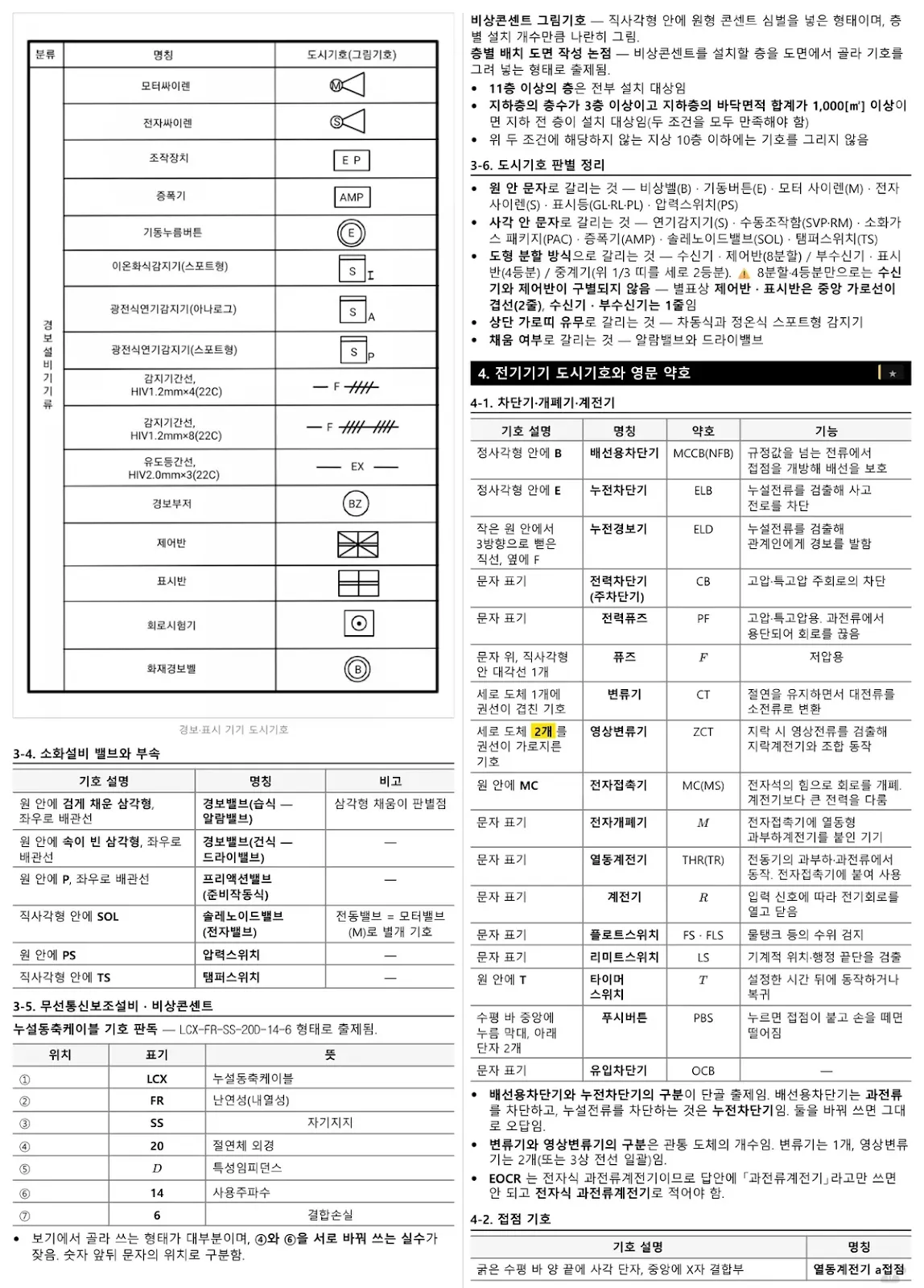

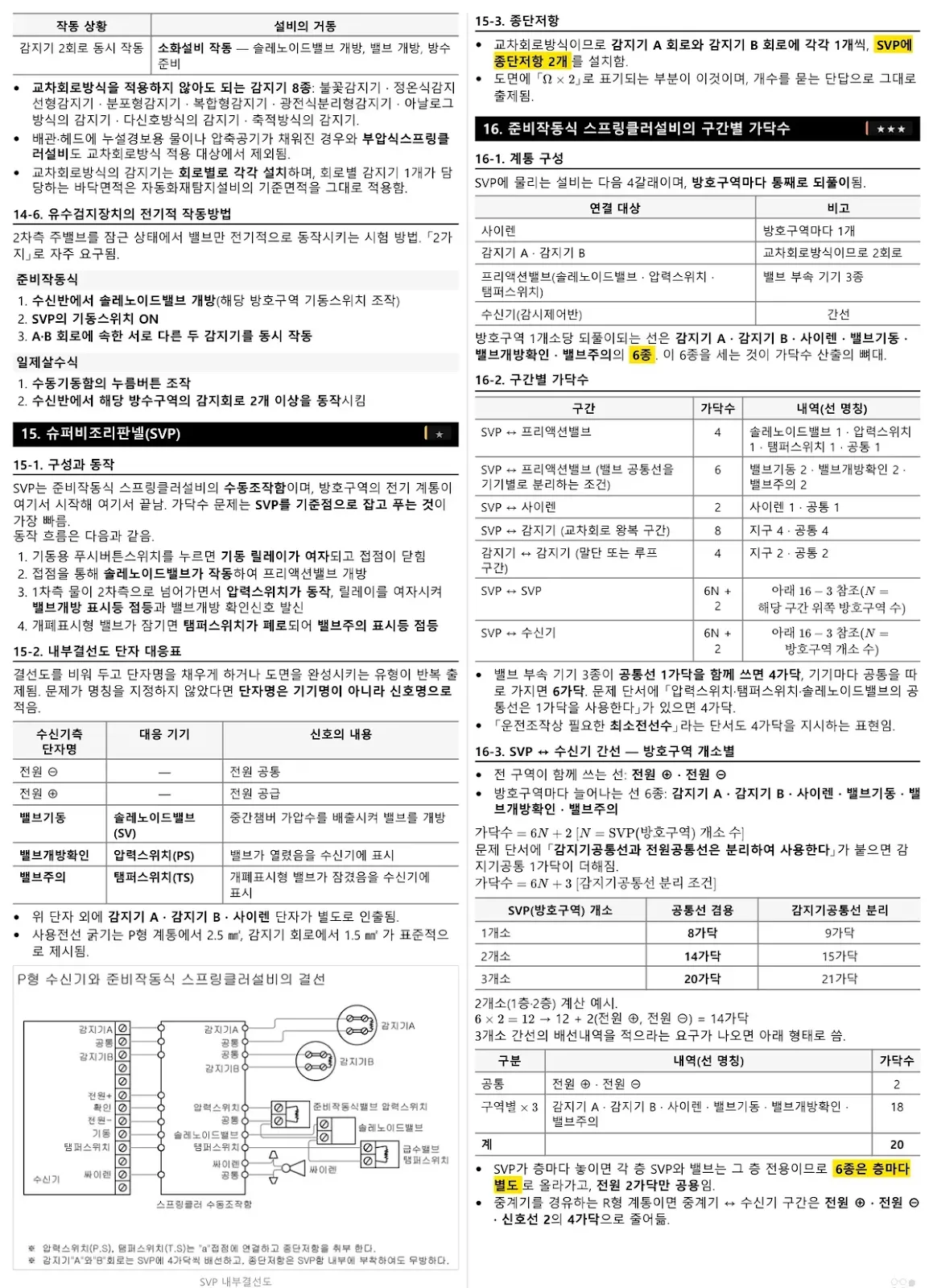

바라톡 소방설비기사(전기분야) 실기 핵심요약 PDF는 지금까지 이야기한 지점을 그대로 겨냥해 만든 필답형 요약본입니다.
- 경계구역·감지기 개수 산정 기준을 구간별로 묶어 표로 정리
- 전선 가닥수는 계통도 구간별로 어떤 선이 늘어나는지 근거와 함께 배치

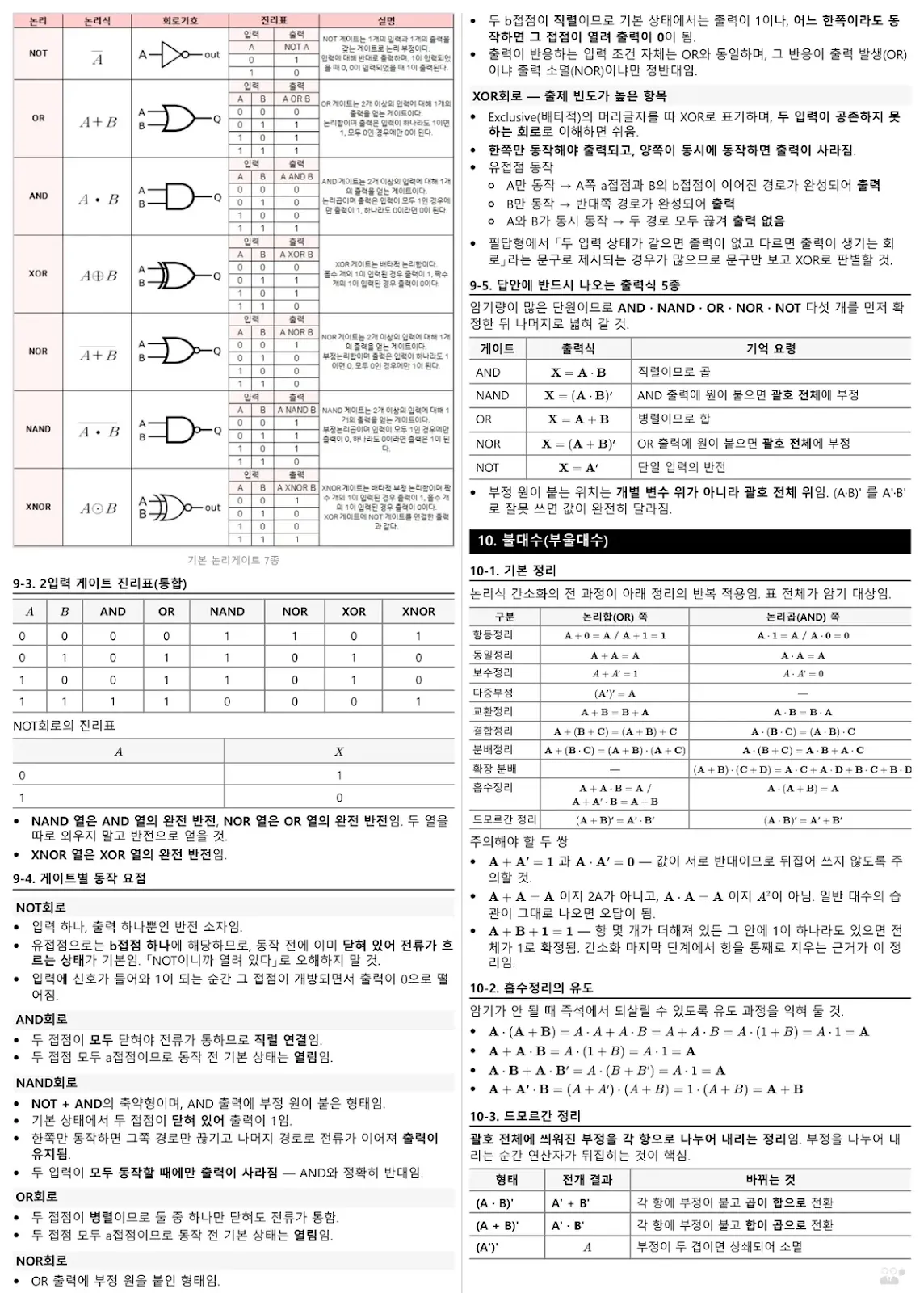

- 시퀀스 회로는 동작 순서와 결선을 나눠 정리
- 축전지 용량 산출은 공식과 대입 예시를 나란히 수록
한 가지 미리 말씀드릴 게 있어요. 이 자료는 자주 출제되는 영역 위주로 추린 요약본이라 실기 출제기준 전 범위를 한 항목도 빠짐없이 담은 교재가 아닙니다. 여기 담기지 않은 영역은 기출로 따로 채우시는 걸 권해 드려요.
👉 소방설비기사 전기 실기 답안 정리 PDF 바로가기
https://www.baratalk.com/library/소방설비기사전기-실기-답안작성
소방설비기사(전기분야) 실기 핵심요약 요점정리 pdf
소방설비기사(전기분야) 실기 출제 범위를 114페이지로 압축한 필답형 요약본. 자주 출제되는 영역 위주로 추려 경계구역·감지기 개수 산정, 전선 가닥수, 시퀀스 회로, 축전지 용량 산출을 담았
www.baratalk.com
분량은 114페이지이고, 결제하면 바로 내려받아 태블릿이나 휴대폰으로 열어볼 수 있습니다. 출퇴근길에 규정 숫자만 훑어도 한 챕터씩 정리되는 두께예요.
소방설비기사 전기 실기, 규정 숫자부터 잡으세요 ✨

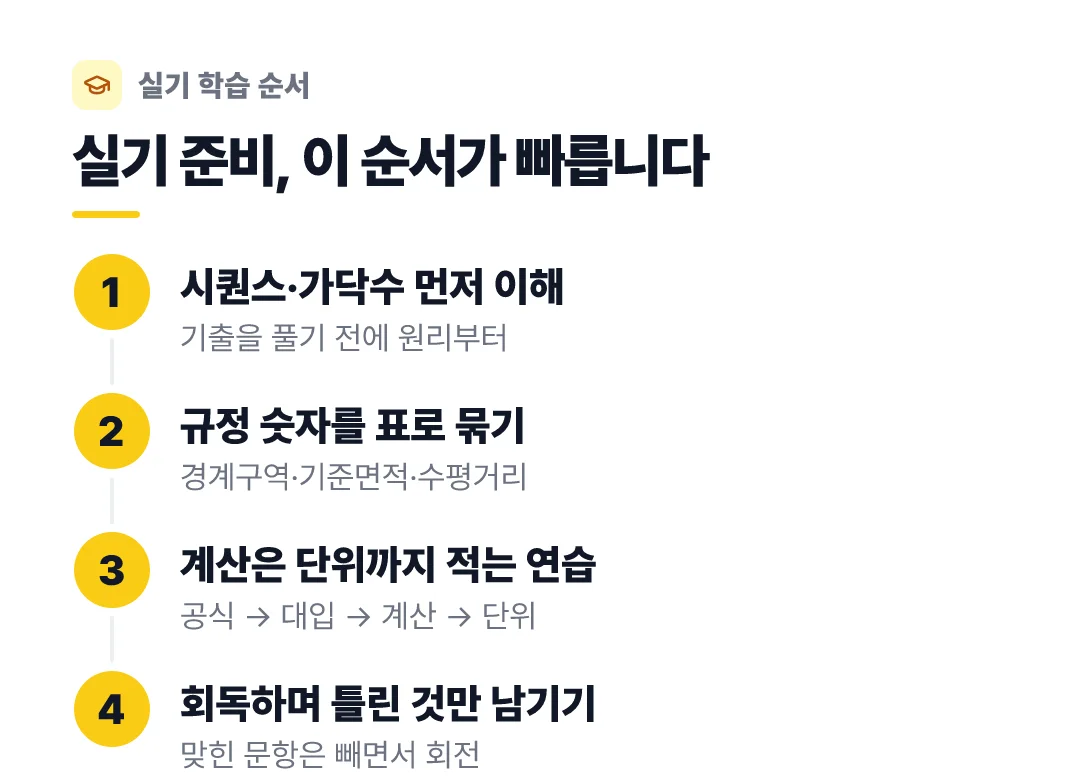

필답형은 새로 배우는 시험이라기보다, 이미 아는 내용을 채점자가 인정하는 형태로 옮겨 적는 시험에 가깝습니다. 가닥수의 근거가 되는 규정 숫자를 먼저 세우고, 감지기 기준면적은 구간째로 외우고, 계산은 단위까지 남기기. 이 세 가지만 지켜도 새어 나가던 점수가 눈에 띄게 줄어듭니다.
✨ 소방설비기사 전기 실기 필답형 핵심요약 PDF 받기
https://www.baratalk.com/library/소방설비기사전기-실기-답안작성
소방설비기사(전기분야) 실기 핵심요약 요점정리 pdf
소방설비기사(전기분야) 실기 출제 범위를 114페이지로 압축한 필답형 요약본. 자주 출제되는 영역 위주로 추려 경계구역·감지기 개수 산정, 전선 가닥수, 시퀀스 회로, 축전지 용량 산출을 담았
www.baratalk.com
가닥수, 시퀀스, 계산 중에 어디가 제일 안 잡히시나요? 댓글로 남겨주시면 좋겠어요 😊 도움이 되셨다면 공감도 살짝 눌러주세요.
